arm versatile express主板

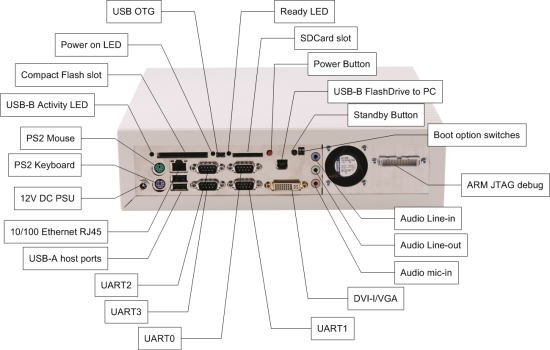

主板 express uatx（或 v2m-p1）是 versatile express 系列中的第一款可用主板。它嵌在 uatx 大小的两件式漂亮塑料外壳内。活动式壳盖可以露出主板以便安装子板和连接测试设备。所有连接器和控制器都安装在后面板上。

此主板有两组子板牛角连接器。它必须始终与处理器子板 express 或软宏模型子板配对使用以提供主系统处理器。可以添加可选的逻辑子板 express 板以提供自定义 ip 开发和验证功能。

  为什么要使用 versatile express主板

• 配备各种有用的外设接口
• 适用于 versatile express 子板的拖放式 usb 驱动器配置机制
• 功能强大的启动监视器程序可以配置子板并启动应用软件映像
• 单元预先装载了 debian linux 安装程序
• 可以通过 rs232 端口远程控制系统电源并重置信号
• 紧凑独立的系统，携带方便并适合进行展示或客户部署

  规格

板名称	主板 express μatx
板名称（简称）	v2m-p1
部件号	v2m-p1-0303a
pcb 号	hbi-0190
数据表	数据表
手册	用户手册
外形系数	uatx 位于两件式塑料外壳中
sram	32mb 8mb
sdram	无
nor 闪存	2x 64mb
pci	4x 4 通道 pcie 插槽
视频输出	dvi
音频	ac97  麦克风输入、线路输入/输出
以太网	10/100 rj45
usb	2x 主机、1xotg
串行	4x rs232/db9
键盘/鼠标	2x ps/2
内存卡插槽	sd/mmc，cf
功率输入	12v dc
